磁絮凝產品描述：

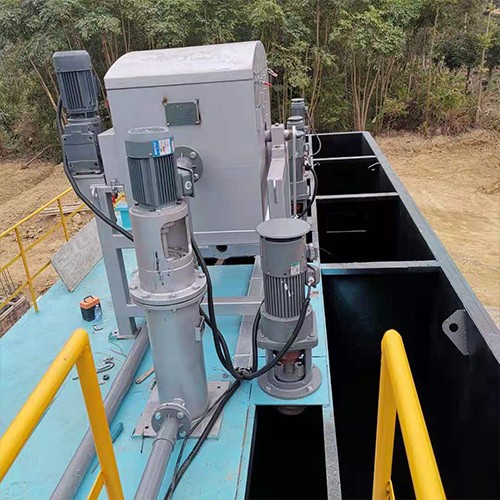

　　磁分離機通過分離機將污泥和介質分離，分離后的磁粉回到加載反應池，達到磁粉循環反復利用。
　　主要部件：電機減速機、筒體、支架、彈性刮板、上下水槽結構、導流通道、沖洗水接口、清理口、防溢過水口、防止剛性刮板刮觸鼓皮裝置、觀察亮窗等。
　　結構與性能：磁分離器為鼓狀，工作區磁場強度：>3500（5000）高斯，能夠?qū)⒔^大部分磁種從污泥中吸出回收，未吸出的磁種即為磁種損耗部分，損耗量極小。磁分離器的磁種回收率大于99.96%，核算到處理的污水量，損耗量≤4.0g/噸水。

　　核心部件材質：高性能的稀土釹鐵硼磁鐵。在-10℃~40℃、無外部劇烈撞擊和震動破壞條件下，能夠保證磁場強度10年衰減<5%。
　　產品特點及優勢：
　　穩定性能：能夠在連續、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，在整個行過程中須運行平穩、無振動，無故障運行時間至少10000小時。

　　使用壽命：應能每日24小時連續運行，使用壽命≥10年。
